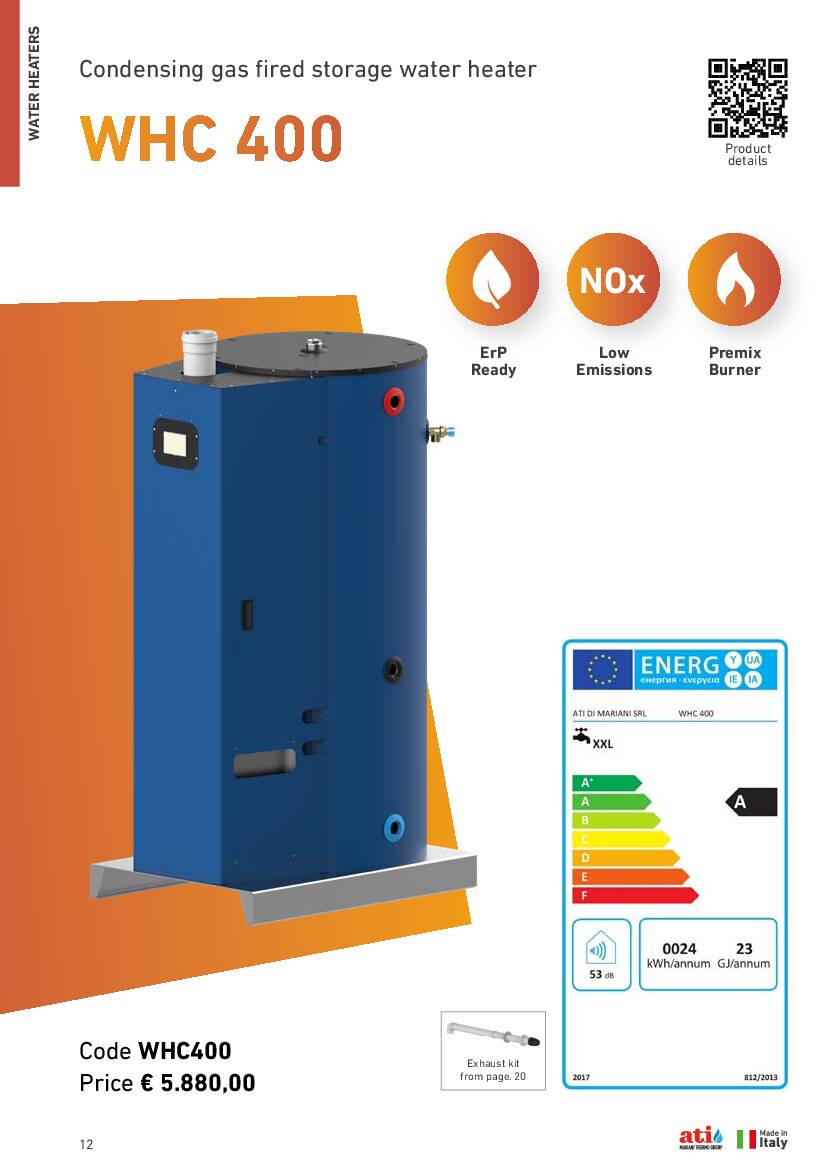

Chauffe-eau à condensation

WHC400

T usage 38°C - T entrée 10°C - T réservoir 80°C

79 min

Temps de réchauffer
(ΔT= 70°C)

x 25

N° douches de durée: 5 min débit: 8 l/min

x 55

N° lavabos durables: 3 min débit: 6 l/min

x 16

N° lavabos durables: 10 min débit: 6 l/min

x 8

N° durabilité des éviers de cuisine: 10 min pdébit: 12 l/min

x 6

N° contenu des baignoires: 170 l

Demande d'information

Formulaire de demande d'information

Veuillez remplir le formulaire dans chaque champ.

Aperçu

chauffe-eau à condensation à accumulation
chambre de combustion étanche
réservoir verre-émaillé à l’intérieur (double émaillage)
protection anticorrosion avec anode en magnésium
brûleur multigaz à prémélange en acier inoxydable
échangeur de chaleur en acier inoxydable AISI 316 à haute efficacité
réglé en usine pour le gaz naturel (méthane) avec possibilité de conversion en propane
installation facile, au sol
plusieurs configurations d’évacuation fumées possibles (coaxial horizontal, split);il est obligatoire d'utiliser des kits d'échappement d'origine fournis par le constructeur
allumage électronique
isolation en polyuréthane expansé à cellules fermées d’épaisseur élevée

Composants

Isolation en polyuréthane expansé à cellules fermées (épaisseur 5 cm)
Soupape de sécurité
Réservoir en tôle de premier choix avec traitement intérieur de double verre-émaillage
Anode
Trappe de visite
Pompe eau
Interrupteur de débit
Entrée gaz
Ventilateur
Afficheur tableau de commande
Évacuation fumées

Caractéristiques

Capacité nominal réservoir	L	395
Poids à vide	kg	183
Poids en charge	kg	578
Débit thermique nominal [Qn]	kW	25,0
Débit thermique minime [Qm]	kW	8,5
Puissance thermique nominal [Pn]	kW	24,5
Puissance thermique minime [Pm]	kW	8,3
Consommation gaz [G20]	m³/h	2,7
Température fumées [G20]	°C	68
Rendement (PCI) [G20]	%	108
Émissions d'oxyde d'azote [NO_x]	mg/kWh	53
niveau de puissance sonore [LWA]	dB	53
Pression d’eau maximale	kPa (bar)	600 (6)
Classe d'efficacité énergétique		A
Efficacité énergétique [ηwh]	%	84
Profil de charge		XXL
Consommation d'électricité par an [AEC]	kWh	24
Consommation d'électricité par jour [Q_elec]	kWh	0,11
Consommation gaz par an [AFC]	GJ	23
Consommation gaz par jour [Q_fuel]	kWh	29,0
Eau mélangée à 40° [V40]	L	584
T froide	°C	15
T réservoir	°C	80
Débit en continu [ΔT=25°C]	l/h	841
Débit en continu [ΔT=50°C]	l/h	420
Temps de chauffage [ΔT=25°C]	min	28
Temps de chauffage [ΔT=50°C]	min	56
Quantité d'eau dans un seul soutirage [ΔT=25°C]	L	1.030
Quantité d'eau dans un seul soutirage [ΔT=50°C]	L	510
Quantité d'eau première heure [ΔT=25°C]	L	1.871
Quantité d'eau première heure [ΔT=50°C]	L	930
Caractéristiques électriques	V/Hz	230V ~ 50Hz
Absorption électrique	W	51
Degré de protection IP	IP	21
Dimensions (l x p x h)	mm	720x990x1699
Entrée eau froide [F]	in	1 e 1/4
Sortie eau chaude [C]	in	1 e 1/4
Entrée gaz [G]	in	3/4
Recirculation [R]	in	1 e 1/4
Pce. emballage		1
Poids emballage	Kg	203
Dimensions emballage [l x p x h]	mm	820x1100x1740

Taille

Télécharger

WHC Notice d'installation, mode d'emploi et d'entretien

DWG WHC400

Datasheet WHC400

Certificat EN-89:2015 WHC

WHC400 - ERP

évacuation fumées

La chaudière est livrée sans kit d'échappement. Le tableau suivant présente les kits disponibles pour cet appareil.
Utilisez uniquement les kits d'origine fournis par le fabricant (à acheter séparément selon le type d'échappement prévu).

AKIT11

Kit terminal concentrique horizontal Ø60 / 100
C1

Contenu

Coude PP 90° M/F Ø60
Coude PP 90° M/F Ø100
Joint EPDM Ø60
Joint EPDM Ø100
Terminal prise air/ sortie fumées Ø60 / 100
Bride de centrage Ø60 / 100
Rosace en silicone Ø100
Élément droit PP noir M/M Ø60 x 810 - résistant aux UV
Élément droit PP M/F Ø60 x 1000
Élément droit PP M/M Ø100 x 750

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AKIT11-01	Élément droit concentrique Ø60/100 L= 500
	AKIT11-02	Élément droit concentrique Ø60/100 L= 1000
	AKIT11-03	Élément droit concentrique Ø60/100 L= 2000
	AKIT11-04	Coude concentrique Ø60/100 - 45°
	AKIT11-05	Coude concentrique Ø60/100 - 90°

AKIT13

Kit terminal concentrique horizontal Ø80 / 125
C1

Contenu

Coude ALU 90° M/F Ø125
Joint EPDM Ø80
Joint EPDM Ø125
Terminal concentrique (prise air / sortie fumées) Ø80 / 125
Bride de centrage Ø80 / 125
Réduction Ø60 M / Ø80 F PP
Réduction concentrique Ø125 / 100
Élément droit PP M/F Ø80 x 500
Élément droit ALU M/F Ø125 x 500

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AKIT13-01	Élément droit concentrique Ø80/125 L= 500
	AKIT13-02	Élément droit concentrique Ø80/125 L= 1000
	AKIT13-03	Élément droit concentrique Ø80/125 L= 2000
	AKIT13-04	Coude concentrique Ø80/125 - 45°
	AKIT13-05	Coude concentrique Ø80/125 - 90°

AKIT12

Horizontal single wall flue kit Ø80 / 80
C4,C5,C8

Contenu

Coude PP 90° M/F Ø80 90°
Grille prise d'air en acier inoxydable Ø80
Grille sortie fumées en acier inoxydable Ø80
Joint EPDM Ø80
Adaptateur Ø60 / 100 vers Ø80 - 80
Rosace en silicone Ø80
Élément droit PP M/F Ø80 x 1000
Élément droit PP M/M Ø80 x 1000

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AKIT12-01	Élément droit Ø80 L= 250
	AKIT12-02	Élément droit Ø80 L= 500
	AKIT12-03	Élément droit Ø80 L= 1000
	AKIT12-04	Élément droit Ø80 L= 2000
	AKIT12-05	Coude Ø80 - 45°
	AKIT12-06	Coude Ø80 - 90°
