Chauffe-eau à gaz à tirage naturel

Cliquez sur une image pour ouvrir la galerie

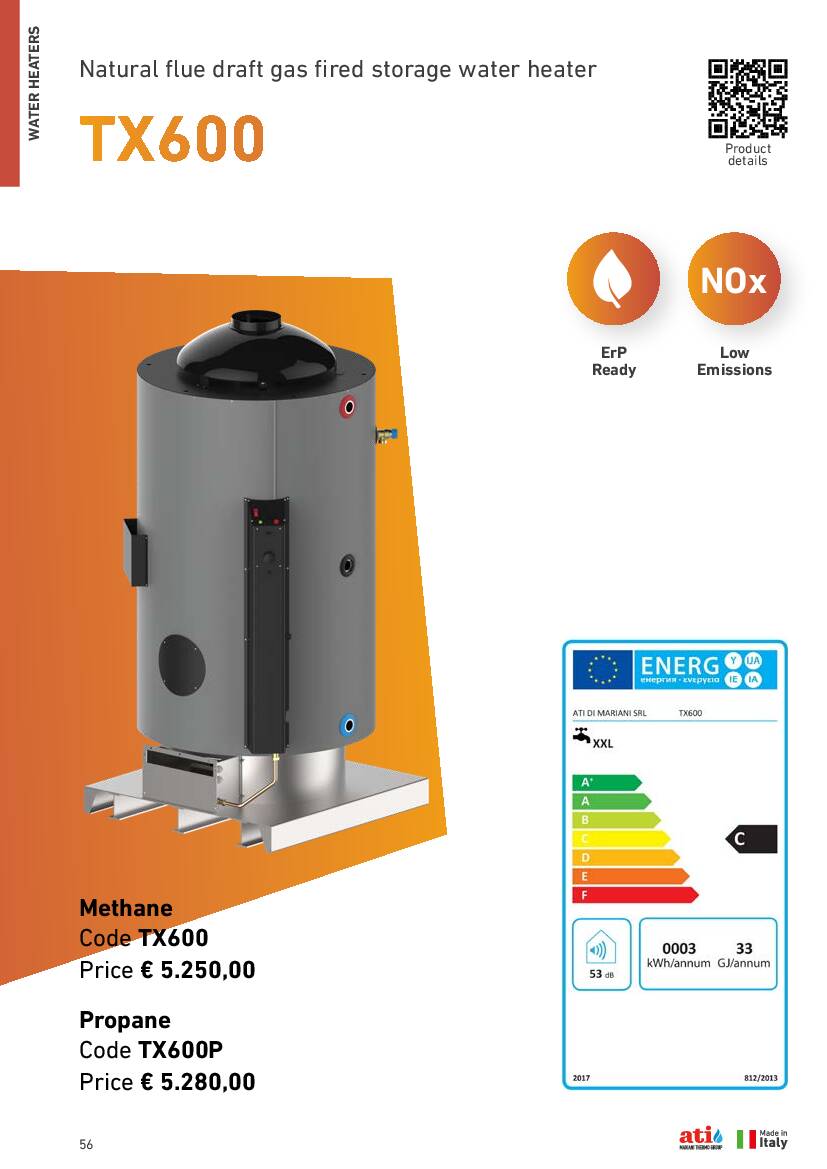

TX600

TX est la nouvelle gamme de chauffe-eau à tirage naturel redessinée conformément à la nouvelle réglementation Low NOx ErP 2018.

TX est un chauffe-eau à accumulation de 220 à 400 litres selon les modèles.
La nouvelle gamme de chauffe-eau à tirage naturel introduit l'allumage électronique et le système coupe-vent.
Tous les appareils produits sont vérifiés et testés en usine.

La gamme TX répond aux exigences de la norme EN89: 2015 et des directives européennes suivantes:

2016/426 - Règlement sur les appareils à gaz (GAR)
2014/35 / CE - Directive basse tension (LVD)
2014/30 / CE - Directive sur la compatibilité électromagnétique (EMC)

Demande d'information

Formulaire de demande d'information

Veuillez remplir le formulaire dans chaque champ.

Aperçu

tirage naturel
cuve en acier verre-émaillé à l’intérieur (anode de protection inclus)
allumage électronique avec détection de flamme par ionisation
brûleur multi-gaz (gaz naturel ou LPG) en acier inoxydable
installation au sol
trappe de visite et nettoyage calcium (Ø120)
isolation en polyuréthane expansé à cellules fermés (épaisseur 50 mm)
thermostats de sécurité installée de série sur tous les modèles

Composants

Soupape de sécurité montée de série
Thermostat limite de sécurité (température maximale de combustion)
Contrôle flamme
Vanne gaz
Trappe de visite et nettoyage et anode au magnésium pour protection contre la corrosion
Réservoir en tôle de première choix (épaisseur 2,5 et 4 mm) avec traitement intérieur de double émaillage
Tableau de commande (thermomètre, thermostat de réglage eau, thermostat sécurité température eau)
Hotte d'aspiration

Caractéristiques

Capacité nominal réservoir	L	560
Poids à vide	kg	246
Poids en charge	kg	831
Débit thermique nominal [Qn]	kW	27
Puissance thermique nominal [Pn]	kW	25,4
Oxyde d'azote [NO_x]	ppm	21
Émissions d'oxyde d'azote [NO_x]	mg/kWh	37
Bruit	dB(A)	53
Rendement	%	86
Pression d’eau maximale	kPa (bar)	600 (6)
Classe d'efficacité énergétique		C
Profil de charge		XXL
Consommation d'électricité par an [AEC]	kWh	3
Consommation gaz par an [AFC]	GJ	33
Consommation gaz [G20 méthane]	mc/h	2,8
Consommation gaz [G31 propane]	kg/h	2,1
Eau mélangée à 40° [V40]	L	904
T froide	°C	10
T réservoir	°C	70
Débit en continu [ΔT=25°C]	l/h	873
Débit en continu [ΔT=50°C]	l/h	437
Temps de chauffage [ΔT=25°C]	min	40
Temps de chauffage [ΔT=50°C]	min	80
Quantité d'eau dans un seul soutirage [ΔT=25°C]	L	1.404
Quantité d'eau dans un seul soutirage [ΔT=50°C]	L	702
Caractéristiques électriques	V/Hz	230V / 50Hz / 10w
Dimensions (l x p x h)	mm	920x920x1910
Entrée eau froide [F]	in	1 e 1/4
Sortie eau chaude [C]	in	1 e 1/4
Entrée gaz [G]	in	1/2
Recirculation [R]	in	1 e 1/4
Pce. emballage		2
Poids emballage	Kg	6 + 261
Dimensions emballage [l x p x h]	mm	(630x630x220) , (980x980x1800)

Taille

Télécharger

DWG TX600

Datasheet TX600

Certificat EN-89-2015 TX 160-800

TX600 - ERP

évacuation fumées

La chaudière est livrée sans kit d'échappement. Le tableau suivant présente les kits disponibles pour cet appareil.
Utilisez uniquement les kits d'origine fournis par le fabricant (à acheter séparément selon le type d'échappement prévu).

AKIT21

Kit terminal concentrique horizontal Ø60 / 100
C1

Contenu

Élément droit Ø100 x 640 M/M
Élément droit Ø60 x 700 M/M
Joint Ø60
Joint Ø100
Joint coquille
Rosace en silicone Ø100
Bride de centrage Ø60 / 100
Terminal prise air/ sortie fumées Ø60 / 100
Membranes de régulation d'air

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AIPC10	Élément droit concentrique M/F avec emboîtement Ø60/100 L=1000
	AIPC05	Élément droit concentrique M/F avec emboîtement Ø60/100 L=500
	AICC45	Coude concentrique M/F avec emboîtement Ø60/100 a 45°
	AICC90	Coude concentrique M/F avec emboîtement Ø60/100 a 90°

AKIT23

Kit terminal concentrique vertical Ø60 / 100
C3

Contenu

Coude Ø60 a 90°
Coude Ø100 a 90°
Joint Ø60
Joint Ø100
Élément droit Ø100 x 1000 M/M
Élément droit Ø60 x 1000 M/M
Terminal prise air/ sortie fumées

Dimensions et limites d'utilisation

AKIT24

Kit terminal concentrique vertical Ø80 / 125
C3

Contenu

Té avec augmentation Ø80 / 125
Tampon avec récupérateur condensats
Élément droit Ø80 x 1000 M/M
Élément droit Ø125 x 1000 M/M
Joint en EPDM Ø80
Joint en EPDM Ø125
Bague de centrage Ø80 / 125
Manchon Ø125
Terminal prise air/ sortie fumées
Membranes de régulation d'air

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AIPC10	Élément droit concentrique M/F avec emboîtement Ø60/100 L=1000
	AKIT24-01	Coude concentrique Ø80/125 à 45° Inox/Inox
	AIPC05	Élément droit concentrique M/F avec emboîtement Ø60/100 L=500
	AKIT24-02	Tuyau concentrique Ø80/125 L=500 Inox/Inox
	AKIT24-03	Tuyau concentrique Ø80/125 L=1000 Inox/Inox
	AKIT24-04	Support mural réglable en inox Ø125

AKIT26

Kit terminal double paroi vertical Ø80 / 130
B5

Contenu

Té avec augmentation Ø80 / 130
Augmentation Ø60 - Ø80
Tampon avec récupérateur condensats Ø80
Élément droit Ø80 x 1000 M/F
Élément droit Ø130 x 1000 M/M
Joint Ø80
Terminal sortie fumées
Bride avec grille apiration air
Membranes de régulation d'air

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AKIT26-01	Élément droit concentrique Ø80/130 L=500 Inox/All
	AKIT26-02	Élément droit concentrique Ø80/130 L=1000 Inox/All
	AKIT26-03	Coude concentrique Ø80/130 à 45° Inox/All
	AKIT26-04	Support mural réglable en inox Ø130

AKIT25

Kit terminal simple paroi horizontal Ø80
B5

Contenu

Augmentation Ø60 - Ø80
Élément droit Ø80 x 100 M/F
Joint Ø80
Terminal sortie fumées
Bride avec grille apiration air
Membranes de régulation d'air

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	AKIT25-01	Élément droit Ø80 L=500 Inox
	AKIT25-02	Élément droit Ø80 L=1000 Inox
	AKIT25-03	Coude Ø80 a 45° Inox
	AKIT25-04	Coude Ø80 a 90° Inox

AKIT22

Kit terminal simple paroi horizontal Ø80 / 80
C4,C5,C8

Contenu

Élément droit Ø80 x 100 M/M
Réduction Ø100 / 80 M/M
Joint Ø80
Terminal admission Ø80
Terminal échappement Ø80
Joint coquille
Rosace en silicone Ø80
Élément droit Ø80 x 60 M/M avec désenfumage
Membranes de régulation d'air

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	A.I.PR802	Élément droit avec emboîtement Ø80 L=250
	A.I.PR805	Élément droit avec emboîtement Ø80 L=500
	A.I.PR80	Élément droit avec emboîtement Ø80 L=1000
	A.I.CV804	Coude M/F avec emboîtement Ø80 à 45°
	A.I.CV809	Coude M/F avec emboîtement Ø80 a 90°
